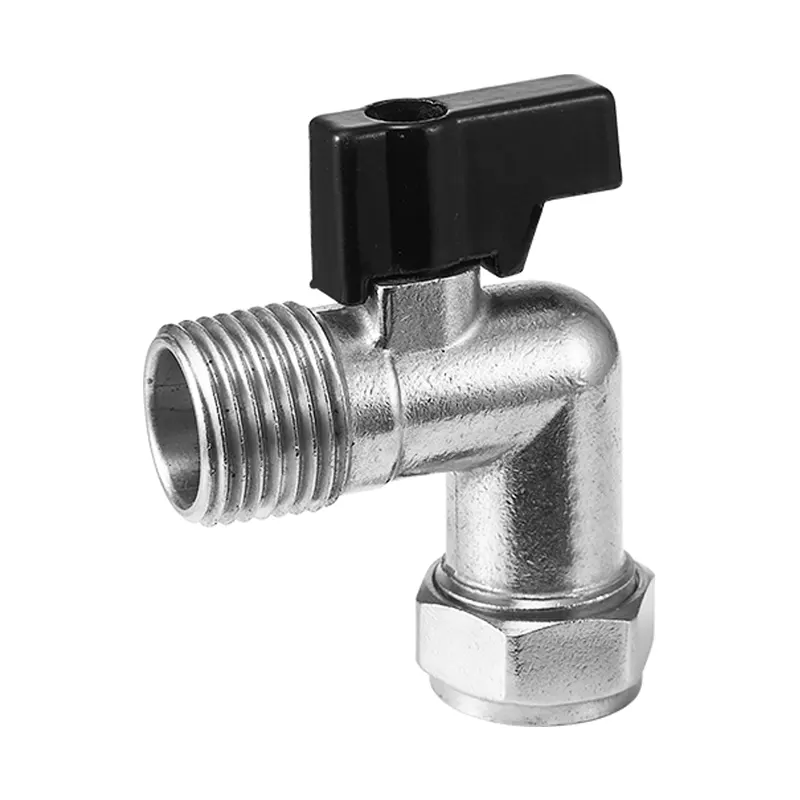

Waarom is een 90° gebogen volledig messing kogelkraan met buitendraad ideaal voor compacte pijpleidinglay-outs?

Wanneer ontwerpers leidingtrajecten hanteren waarvoor een richtingsverandering van 90 graden en een onafhankelijke afsluitregeling nodig zijn,Buitendraad 90° gebogen volledig messing kogelkraancombineert twee functies tot één enkele eenheid. Traditionele leidingoplossingen bestaan ​​vaak uit een standaard kogelkraan plus een elleboogfitting, waardoor extra aansluitvoegen ontstaan. Elke extra verbinding voegt potentiële lekkagepunten toe en vergroot de totale ruimtebezetting binnen de beperkte binnenruimte van kasten of apparatuur. Door de geïntegreerde gebogen structuur zijn er geen extra elleboogonderdelen nodig en blijft het stroomkanaal met volledige doorlaat behouden om drukverlies tijdens vloeistoftransmissie te verminderen.

1. Kernontwerplogica van hoekpijpleidingkleppen

Hoekkogelkranen geven een nieuwe invulling aan de conventionele, rechte klepstructuur. Het 90 graden gebogen lichaam voltooit de richtingsovergang, terwijl het interne kogelmechanisme een kwartslag open-dicht-bediening mogelijk maakt. Het interne kanaal met volledige doorlaat zorgt ervoor dat de binnendiameter consistent blijft met de verbindingspijpleidingen, waardoor stromingskrimp wordt vermeden die vaak voorkomt bij veel gewone hoekafsluiters. Media kunnen er doorheen gaan zonder duidelijke stijging van de stromingsweerstand.

Externe draadeinden ondersteunen een directe schroefdraadverbinding naar bijpassende pijppoorten. Bij verbindingswerkzaamheden zijn geen laswerkzaamheden of complexe speciale gereedschappen vereist. Deze eigenschap zorgt voor gemak bij montage ter plaatse en latere demontage voor onderhoud. Ingenieurs kunnen deze klep vervangen of inspecteren zonder omliggende pijpleidingsegmenten te vernietigen.

• Geïntegreerde bocht van 90 graden verwijdert extra elleboogfittingen en tussenverbindingen
• De kogelstructuur met volledige doorlaat zorgt voor een stabiele stroomcapaciteit en een lage drukval
• Externe draadinterfaces passen in de algemeen aanvaarde standaardspecificaties voor buisaansluitingen
• Handmatige kwartslagbediening zorgt voor een snelle open- en sluitreactie

Veel compacte mechanische behuizingen en aan de muur gemonteerde sanitaire indelingen profiteren van dit structurele concept.Buitendraad 90° gebogen volledig messing kogelkraanelimineert overbodige fittingcombinaties en optimaliseert de ruimtelijke indeling van de hele pijpleiding.

2. Prestaties van messingmateriaal voor componenten voor vloeistofregeling

Messing blijft een algemeen vertrouwde legering voor hardware voor vloeistofregeling. Het levert uitgebalanceerde mechanische sterkte, corrosiewerende eigenschappen en fijne bewerkbaarheid. Voor water, perslucht, lagedrukgas en compatibele oliemediumbedrijfsomstandigheden is messingmateriaal bestand tegen oxidatie en langzame afbraak veroorzaakt door langdurig mediumcontact. Vergeleken met sommige lichtgewicht legeringsalternatieven handhaaft het gekwalificeerde koperen kleplichaam de structurele stabiliteit onder normale werkdrukcycli.

De precisie van de productie bepaalt rechtstreeks de uiteindelijke afdichtingsprestaties. Nauwkeurige bewerking van kogelkern, klepzitting en draadoppervlak garandeert een nauwe afstemming tussen bewegende delen. Een slechte verwerkingsnauwkeurigheid zal verborgen lekkagerisico's veroorzaken, zelfs als de grondstof aan de standaardvereisten voldoet. Materialen voor afdichtingszittingen spelen ook een belangrijke rol en ondersteunen herhaalde open-dicht-cycli zonder snelle veroudering of permanente vervorming.

Algemene vergelijking van kleplichaammateriaal

De materiaalkeuze moet overeenkomen met het daadwerkelijke werkmedium en de omgevingsomgeving.Buitendraad 90° gebogen volledig messing kogelkraangebruikt messing als hoofdmateriaal, gericht op algemene loodgieterswerk- en mechanische vloeistofcontrolescenario's waarbij het corrosierisico binnen acceptabele grenzen blijft.

3. Toepassingsscenario's in de echte wereld

Verschillende installatielocaties stellen unieke ruimtelijke en functionele eisen aan hoekkogelkranen. Waar pijpleidingen in de buurt van apparatuurinterfaces 90 graden moeten draaien, kan deze klep het totale leidingstelsel aanzienlijk vereenvoudigen.

Loodgieterssystemen voor woningen en bedrijven

Aan de muur verborgen pijpleidingen en circuits voor watervoorziening onder kasten hebben vaak te maken met een smalle installatieruimte. Traditionele klep-plus-elleboogmontage neemt te veel ruimte in beslag. De geïntegreerde gebogen klep verbindt de wanduitlaatleiding en eindapparatuur rechtstreeks, waardoor het aantal verbindingen wordt verminderd. Het is van toepassing op afsluitpunten van sanitaire voorzieningen en watervoorzieningspunten in commerciële toiletten.

Hulpvloeistofcircuits van mechanische apparaten

Luchtcompressoren, kleine verwerkingsapparatuur en koelsystemen vereisen vaak een lokale uitschakeling bij een draaihoek van 90 graden. Externe schroefdraadinterfaces worden rechtstreeks aangesloten op de schroefdraadpoorten van de apparatuur. Operators kunnen de mediumstroom snel afsluiten voor het debuggen van apparatuur of routineonderhoud zonder de hoofdsysteempijpleidingen te sluiten.

Lichte industriële vloeistofoverdracht

Persluchtaftakleidingen in werkplaatsen en lagedrukvloeistofdistributienetwerken hebben betrouwbare lokale afsluitpunten nodig. Dankzij de compacte afmetingen kunnen meerdere klepeenheden worden geplaatst binnen een beperkte ruimte in de apparatuurkast. De structuur met volledige boring vermijdt stroombeperking, wat belangrijk is om de systeemefficiëntie te behouden.

Voor bovengenoemde installatievoorwaarden geldtBuitendraad 90° gebogen volledig messing kogelkraanbiedt een geïntegreerde oplossing om te voldoen aan zowel de richtingsverandering als de afsluitingseisen.

4. Praktische installatie- en montagehandleiding

Zelfs goed gefabriceerde kleppen kunnen lekkage of vroegtijdige schade veroorzaken als gevolg van onjuiste installatiewerkzaamheden. Tijdens veldmontagewerkzaamheden moeten verschillende basisprincipes worden gevolgd.

Vóór de formele installatie moet een visuele inspectie worden uitgevoerd. Oppervlak van het klephuis, draadgedeelte en beweging van de hendel. Controleer of de kogelkern soepel draait tijdens de volledige open-dicht-beweging. Eventuele resterende metaalspanen of vuil in de klepholte moeten worden verwijderd om krasschade aan de afdichtingsoppervlakken na inbedrijfstelling te voorkomen.

Voor uitwendige schroefdraadverbindingen moet geschikt schroefdraadafdichtingsmateriaal op de juiste wijze worden aangebracht. Zorg ervoor dat u de afdichtingstape niet te veel opwikkelt, anders kan er vuil in de binnenkamer van de klep terechtkomen en de afdichtingszittingen beschadigen. Wanneer u de schroefdraad aandraait, oefen dan kracht uit op de zeshoekige positie van het klephuis; draai nooit de hele klep door de hendel vast te pakken. Een te hoog koppel zal het koperen lichaam doen barsten of de interne draadstructuur beschadigen.

Reserveer toegankelijke ruimte voor beweging van de handgreep na installatie. Zorg ervoor dat de handgreep niet tegen de muur, kast of aangrenzende buizen botst wanneer deze 90 graden draait. Als de positie van de handgreep interfereert met omliggende componenten, controleer dan of de verstelbare handgreepstructuur de lokale lay-outomstandigheden kan aanpassen.

Opgemerkt moet worden datNingbo Ming Da Hai Chen Metal Products Co., Ltd.biedt praktische montagetips en technische referentiedocumenten voor partners die klepproducten met messing schroefdraad inzetten in verschillende projectomgevingen.

5. Prestatietests en overwegingen voor service op lange termijn

Na voltooiing van de installatie vormt druk- en lekinspectie de noodzakelijke validatiestap. Verhoog geleidelijk de systeemdruk in plaats van onmiddellijk de volledige druk uit te oefenen. Let op de posities van de draadaansluitingen en het gebied van de klepsteel op het ontstaan ​​van tranen of bellen. Voer verschillende volledige open-dicht-cycli uit en controleer of de klep onder werkdruk een volledig afsluiteffect kan bereiken.

Tijdens langdurig gebruik helpt een regelmatige visuele controle vroegtijdige abnormale tekenen te ontdekken. Let erop of er harde vreemde deeltjes in de leidingen stromen. Korrelvormige onzuiverheden kunnen krassen veroorzaken op de afdichtingsoppervlakken van de kogelkern en de klepzitting en geleidelijk interne lekkage veroorzaken. Indien het medium vaste deeltjes bevat, kunnen geschikte filterapparaten stroomopwaarts worden toegevoegd.

De bedrijfstemperatuur en -druk moeten binnen het door het product gedefinieerde bereik blijven. Het overschrijden van de nominale werkomstandigheden zal de levensduur verkorten en verborgen veiligheidsrisico's met zich meebrengen. Wanneer het systeem langdurig wordt uitgeschakeld, moet u periodiek de open-dicht-cycli van de klep gebruiken om de bewegende delen flexibel te houden.

Geïntegreerde gebogen kogelkraan lost puzzels op over de lay-out van pijpleidingen in de echte wereld voor talloze technische projecten. Zorgvuldige productselectie, gestandaardiseerde installatie en routinematige statusinspectie zorgen samen voor het handhaven van stabiele vloeistofcontroleprestaties voor langdurig werkende leidingsystemen.
